Электропогрузчики Е 12, Е 16, Е 20, Е 25: характеристика

Погрузчик — универсальное и практически незаменимое на складах подъемно-транспортное средство. Чем отличаются электропогрузчики моделей Е 12, Е 16, Е 20, Е 25?

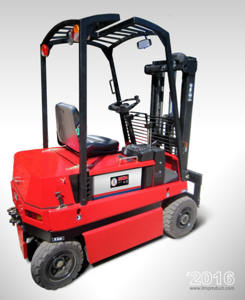

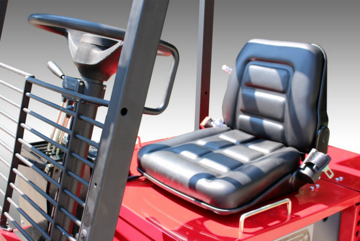

Погрузчик, модельный ряд Е 12, Е 16, Е 20, Е 25Место водителя погрузчика

Безопасность и комфорт

Место водителя данных моделей соответствует всем эргономическими требованиям: командные рычаги и кнопки находятся на приборном щите возле места водителя, сиденье имеет пружинную подвеску: его можно отрегулировать по продольной оси погрузчика  в соответствии с весом водителя. Надежная защита обеспечена цельносварной стальной конструкцией погрузчика.

Конструкция шасси с центральным и более низким расположением батареи — это оптимальное решение, которое повышает устойчивость погрузчика.

Погрузчики предназначаются для работы в пожаро- и взрывозащищённых помещениях при температуре  -25°С до +40°С.

Управление

Данные погрузчики оборудованы гидросервоуправлением, источником питания которому служит насосный двигатель гидравлической системы.

Подъемное устройство

ПогрузчикПодъемные устройства Дуплекс используются для поднятия груза на высоту:

  •     Н = 3300 мм (транспортный свободный ход);
  •     Н = 2800 мм (рабочий свободный ход).

Подъемные устройства Триплекс используются для поднятия груза на высоту:

  • Н = 4500, 5200, 5600, 6000, 6500 мм (рабочий свободный ход).

Устройства имеют высокую обзорность, а подвилочная плита соответствует классу А международного стандарта ISO 2328-77. Для плавного регулирования скорости подъема можно выбрать потенциометр.

Электрооборудование

Импульсное (электронное) управление тягового и насосного двигателя позволяет выполнять плавное регулирование скорости движения, и ограничивает максимальный ток в электродвигателях, что уменьшает энергийные потери, а также осуществляет подбор скорости кручения насосного электродвигателя.

Тормоза

Монтированые к барабанам передних колес барабанные сервотормоза имеют механизм автоматического регулирования зазора и обеспечивают безопасную работу. Они имеют два независимых привода:

  • рабочий с гидравлическим действием, связный с ножным тормозом;
  • стояночный с механическим действием, связный с ручным тормозом.

Подробная информация о погрузчиках Е 12, Е 16, Е 20, Е 25 (фотографии, чертежи, описание) в презентации: Электропогрузчики.pdfdownloading_updates

Таблица технических характеристик

Технические характеристики:
1 Изготовитель ИТМ-Продукт
2 Условное обозначение Условное обозначение Е 16 Е 16
3 Полезный груз Q — грузоподъемность kg 1600 1600
4 От центра тяжести груза с — расстояние до спинки вил mm 500 500
5 Вид тяги электр. (батарея), дизельн., бензин, газ. двигатель электр. (батарея) электр. (батарея)
6 Вид управления Водитель (сидящий, стоящий, др.) водитель сидящий водитель сидящий
7 Шины V — массивные, L — пневмат., SE — гуссматик; передние/задние L    L L    L
8 Колеса (х-ведущие) количество передних/задних шт. 2х  2 2х  2
9 Подъемное устройство

h3 — максимальный объем,

mm

2800

3300

10

h2 — нормальный свободный объем,

mm -

70

11

h5 — специальный свободынй подъем

mm 1360
12 Вертикальная каретка по БГС ISO 2328-93
13 Размеры клыков вил s — толщина / b — ширина / l — длина mm 40х100х1150 40х100х1150
14 Наклон подъемного устройства вперед / назад ° 4°30' 4°30'
Размеры:
15 Габаритные размеры L2 — длина, вкл. спинку вил mm 1950 1950
16

В — ширина

mm 995 995
17 h1 — высота при опущенном подъемном устройстве mm 1920 1920
18 h4 — высота при макс. подхеме подъемного устр-ва mm 3370 3370
19 h6 — высота до защетной крыши mm 2150 2150
20 h7 — высота до сиденья mm 1045 1045
21 Радиус поворота Wa — внешний mm 1750 1750
22 Расстояние до груза х — от оси переднего моста до спинки вил mm 332 332
23 Ширина рабочего проезда Аst4 — при поддонах 800х1000 / 1000х1200 mm 3432 3432
Эксплуатационные характеристики:
24 Cкорость движения с грузом / без груза km/h 13   15 13   15
25 подъема с грузом / без груза m/s 0,26  0,32 0.26  0,32
26 c грузом / без груза S2 — 1 min max % 0,60  0,32 0,60  0,32
27 Тяговое усилие на буксирном устройстве, номинальное kN 1,7 1,7
28 максимальное при режиме S2 — 5 min kN 4 4
29 Преодоление наклона с грузом / без груза при режиме S2 — 30 min % 8 8
30 с грузом / без груза при режиме S2 — 5 min % 10  14 10  14
31 Преодоление макс. наклона с грузом / без груза при режиме S2 — 1 min max % 20  24 20  24
Вес:
32 Собственная масса включая батарею по БГС 8886-91 kg 3050 3050
33 Нагрузка на оси с максимальным грузом передняя / задняя kg 4150 max 450 min 4150 max 450 min
34 без груза / передняя / задняя kg 1450 min 1600 max 1450 min 1600 max
Шасси:
35 Шины количество передних / задних шт. 2   2 2   2
36 размеры / передних 18х7-8 18х7-8
37 размеры / задних 16х6-8 16х6-8
38 База у mm 1400 1400
39 Колея передняя / задняя mm 826  780 826  780
40 Просвет с номинальным грузом m1 — в самой низкой точке mm 80 80
41 m2 — в центре базы mm 105 105
42 Рабочий тормоз ножной гидравлический гидравлический
43 Стояночный тормоз тип (ручной, ножной) ручной / механ. ручной / механ.
Привод:
44 Батарея вид панцирная панцирная
45 напряжение / емкость V / Ah 48 / 500-600 48 / 480
46 масса kg 853  1130 853
47 Электродвигатель Тяговый / мощность при режиме S2 = 60 мин. АС kW 8 8
48 Электродвигатель Вспомогательный / мощность при S4 — 25% при 240 вкл./h AC kW 10 10
49 Управление скоростями вид — степени электр. бесступ. электр. бесступ.
50 Трансмиссия вид механическая механическая
51 Рабочее давление в сменных рабочих приспособлениях 12 12
52 Уровень шума допустимый эквивалентный уровень рабочего места водителя 70.....72 70.....72
